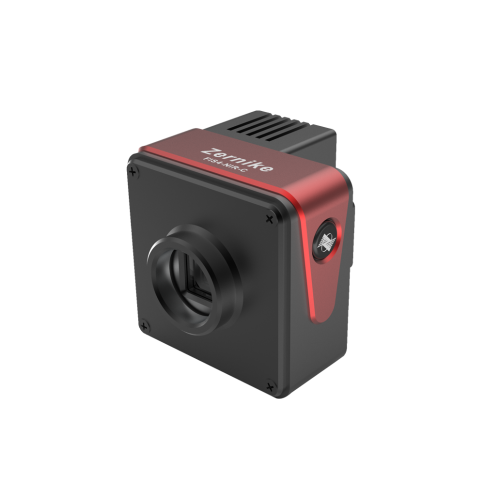

FIS4 nahe Infrarotwellenfrontsensor (Kühlversion) 900-1200 nm

FIS4-Wellenfrontsensor in der Nähe des Infrarots (Kühlversion) 900-1200nm

DerBojiong FIS4 NIR-C Wavefront Sensor 900-1200 Nmist für anspruchsvolle optische Infrarotanwendungen ausgelegt. Es integriert ein hochpräzisetztes Halbleiterkühlsystem in den FIS4-Wellenfrontsensor in der Nähe von Infrarot. Dies stabilisiert aktiv die Kerndetektortemperatur unter -10 ° C Umgebung, unterdrückt signifikant Dunkelstrom- und Wärmegeräusche und erreicht eine ultrahohe Messstabilität von 2nm RMS. Der Sensor bedeckt das 900–1200 nm-Nahinfrarotband und verfügt über eine ultrahoche räumliche Auflösung von 512 × 512 und einen weiten Dynamikbereich von ≥260 μm, wobei die eindeutige Analyse der Wellenfront-Verzerrung und der Verteilung von Hochleistungslasern, Metasurface-Geräten sowie Silicon-Basis-Basis bei den Infrarden auf der Basis von Semikonen auf der Basis von Semikonbasis ermöglicht wird.

Bojiong Fiis4 nir-c Wellenfrontsensor900-1200nm Einführung

DerBojiong FIS4 nahe Infrarotwellenfrontsensor (Kühlversion) 900-1200 nmist die neue Generation von hochpräzisen optischen Inspektionsgeräten durch unser Unternehmen mit hervorragenden Vibrationsfestigkeit und Echtzeit-Wellenfront-Messfunktionen. Der FIS4 NIR-C-Wellenfrontsensor hält sich an das strenge ISO 9001-Qualitätsmanagementsystem und ist vom China Institute of Metrology (NIM) zertifiziert. Es kommt mit einer einjährigen Garantie. Der FIS4 NIR-C-Wellenfrontsensor verwendet ein kontrolliertes interferometrisches optisches Design und einen Echtzeit-Wellenfront-Rekonstruktionalgorithmus, um eine Messung mit hoher Präzisionswellenfront ohne Phasenverschiebung zu erreichen, was es für eine Vielzahl von anspruchsvollen wissenschaftlichen Forschungen und industriellen Anwendungen geeignet ist.

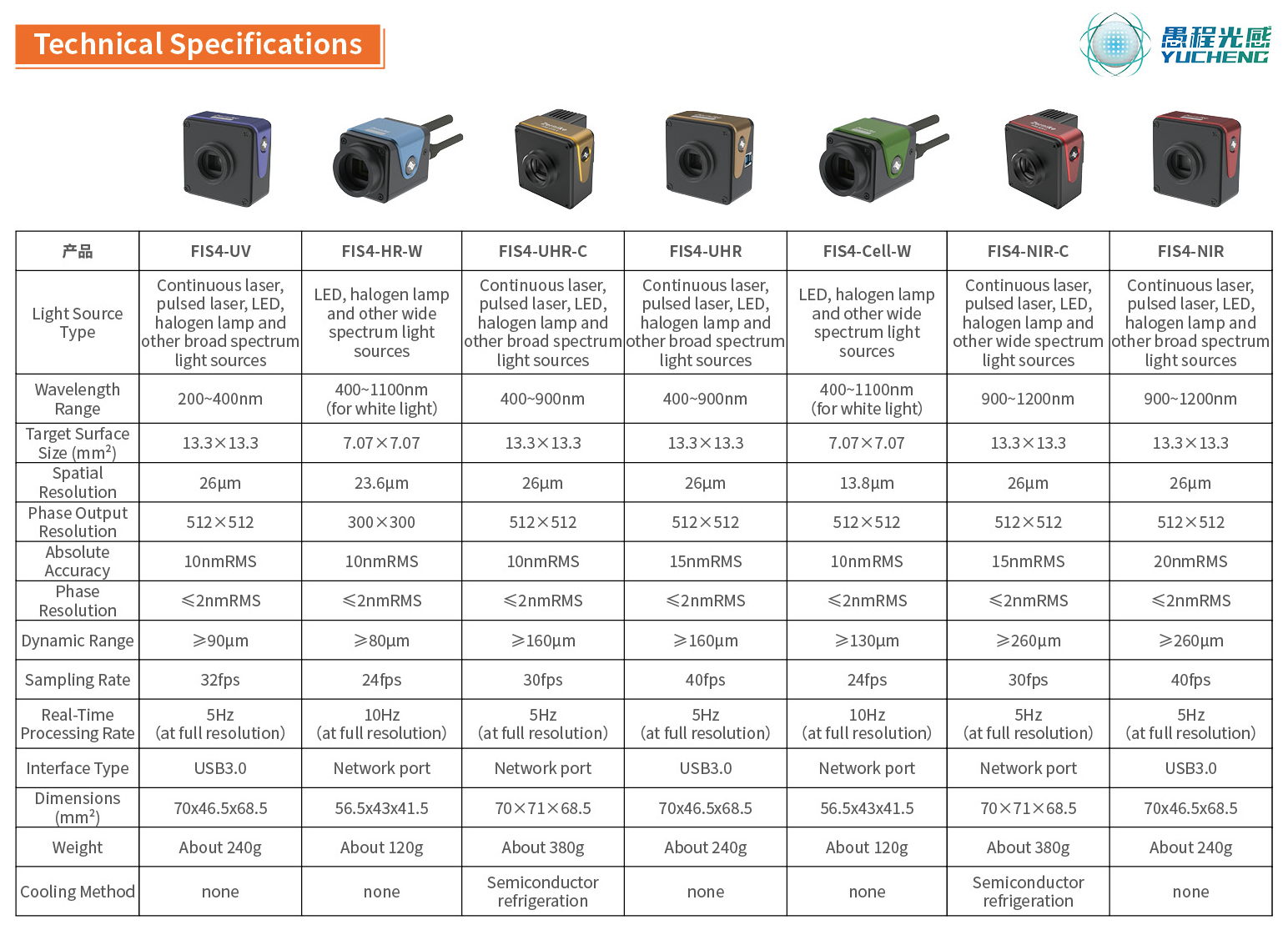

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm Parameter (Spezifikation)

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm Funktion und Anwendung

Seit 2006 hat das Team von Professor Yang Yongying an der Zhejiang University den Wavefront-Sensor der Widespektrum FIS4-Serie erfolgreich entwickelt, basierend auf einer Common-Path-Interferometerstruktur und einer Echtzeit-Wellenfront-Rekonstruktionalgorithmen. Nach 17 Jahren kontinuierlicher Forschung bietet dieses Produkt die folgenden wichtigen Vorteile:

· Ausgezeichneter Schwingungswiderstand, keine Vibrationsisolationsplattform erforderlich;

· Empfindlichkeit auf Nanometerebene, wobei die Wellenfrontmessempfindlichkeit bis zu 2 nm RMS erreicht;

· Integrierter Einzeloptik-Pfaddesign, innovativ mit einer einzeloptischen Pfadstruktur, kein optischer Referenzpfad erforderlich;

· Benutzerfreundlicher Betrieb;

· Kompakt und tragbar, leicht zu tragen, geeignet für verschiedene Integrationen und Anwendungen vor Ort

DerFIS4 nahe Infrarotwellenfrontsensor (Kühlversion) 900-1200 nmist für die optische Inspektion und Messung der hochpräzisen Vorbereitungen entwickelt, geeignet für industrielle Inspektionen, wissenschaftliche Forschung und Verteidigungsanwendungen. Mit einer hohen Auflösung von 512 × 512 (262.144) Phasenpunkten erreicht der Sensor eine hohe Präzisionswellenfrontmessung über einen breiten Spektralbereich von 900–1200 nm und unterstützt die Echtzeit-3D-Anzeige mit 10 Bildern pro Sekunde bei voller Auflösung. Typische Anwendungen umfassen die optische Systemaberrationsanalyse, die optische Kalibrierung, die Erkennung von materiellen Gitterverteilungen, die Wellenfrontcharakterisierung von Metasurfe und Metalens usw., die zuverlässige Werkzeuge für die optische Hochzeitsmessung bereitstellen.

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm  Anwendung

Bojiong Fiis4 nir-c Wavefront Sensor 900-1200 Nm Details

DerFIS4 nahe Infrarotwellenfrontsensor (Kühlversion) 900-1200 nmVerwendet die patentierte zufällige Coded-Vier-Wellen-Beugungstechnologie, wodurch eine Einzel-Pfaden-Lichtquelle nutzt, um die Selbstinterferenz der gemessenen Wellenfront zu erreichen, wobei die Störung in der hinteren Bildebene auftritt. Diese Technologie verringert die Abhängigkeit von der Lichtquellenkohärenz erheblich, beseitigt die Notwendigkeit eines Phasenschiebers und ermöglicht die Hochvorbereitungs-Interferometrie in Kombination mit einem Standard-Bildgebungssystem. Im Vergleich zu herkömmlichen Hartmann-Sensoren, die auf Mikrolens-Arrays basieren, übertrifft der FIS4-NIR-C-Wellenfrontsensor herkömmliche Interferometer mit Dual-Strahl-Interferometern und bietet signifikante Leistungsvorteile in mehreren Bereichen: höhere Phasenpunkte, höher auflösende Punkte, eine breitere Betriebsbandanpassungsfähigkeit und eine größere Dynamik-Reichweite, alles bieten eine überlegene Kosten für die Kosten für die Kosten für ein breites Dynamik.

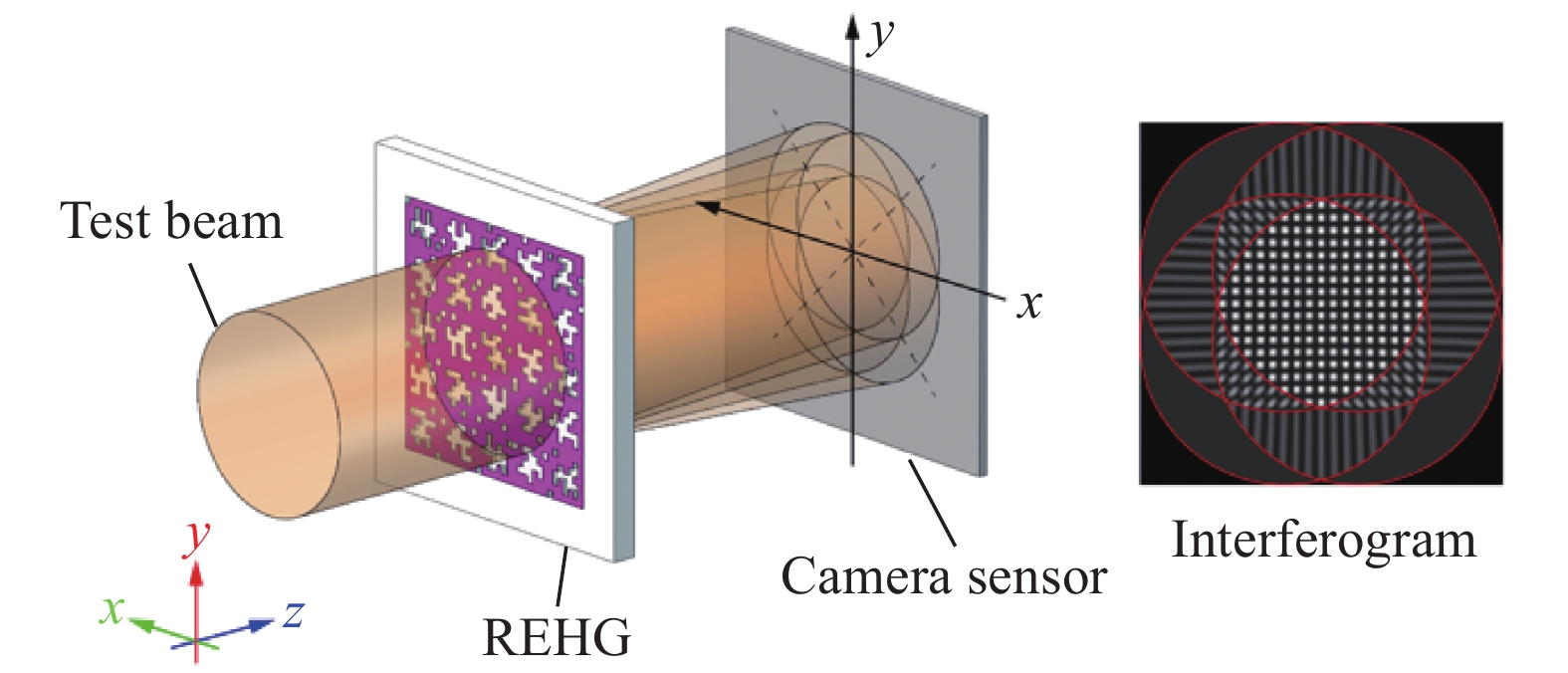

Abb.1.Phase Bildgebungsprinzip basierend auf einer lateralen Scher-Interferenz mit vier Wellen unter Verwendung von zufällig codiertem Hybrid-Gitter (REHG)

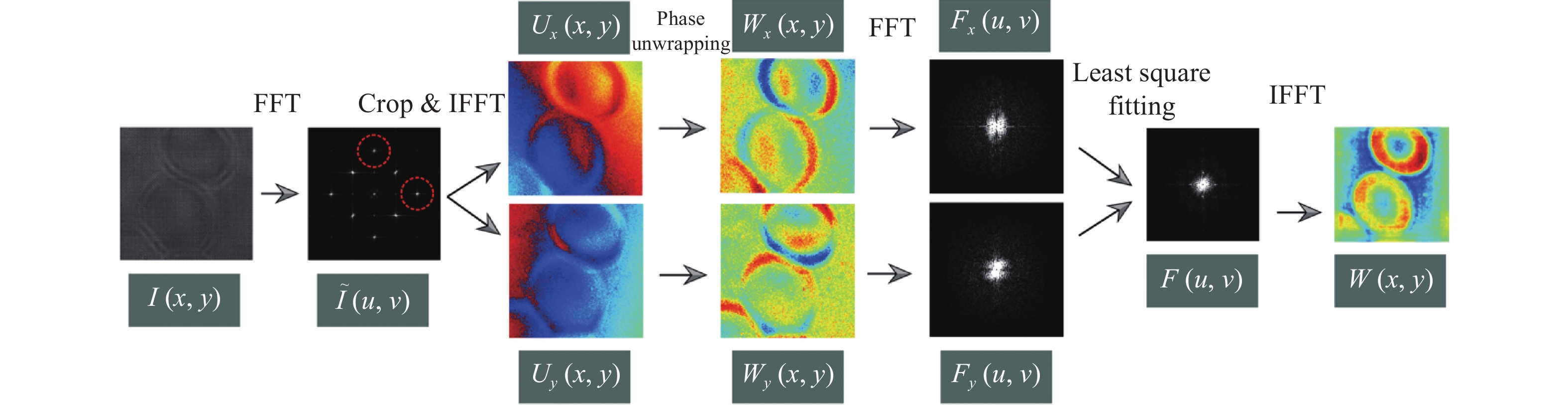

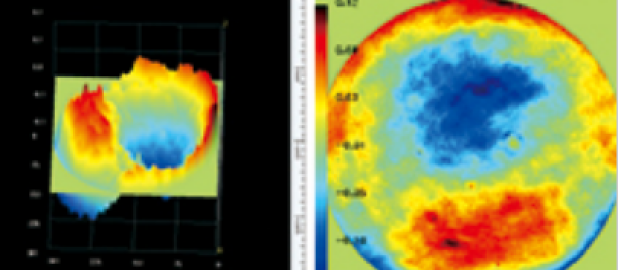

Abb.2.Te-Square-Wellenfront-Rekonstruktion aus Vierwellen-Lateral-Scher-Interferogramm

DerFIS4 -Wellenfrontsensorist ein hervorragendes Instrument in den Bereichen wissenschaftliche Forschung und industrielle Inspektion. Es kombiniert geschickt viele Vorteile wie Kompaktheit, hohe Stabilität, hervorragende zeitliche Auflösung und gute Systemkompatibilität, was es zu einem Kernwerkzeug in verwandten Bereichen macht.

In Bezug auf Anwendungen ist seine Entwicklungsgeschichte Zeugen von ihrer starken Anpassungsfähigkeit und Skalierbarkeit. Anfangs dieFIS4 -Wellenfrontsensorwurde hauptsächlich für grundlegende Inspektionsaufgaben in optischen Workshops verwendet. In der Qualitätsanalyse von optischen Komponenten kann beispielsweise genau bewertet werden, ob die Komponentenqualität Standards entspricht, und nutzt die Erkennungsfähigkeiten mit hoher Präzision. Bei der Diagnose der Laserstrahl können Sie verschiedene Parameter des Laserstrahls akribisch analysieren und eine zuverlässige Grundlage für die anschließende Optimierung und Anpassung bieten. Darüber hinaus spielt es im Bereich der adaptiven Optikkontrolle auch eine entscheidende Rolle, was eine präzise optische Kontrolle erleichtert.

Heutzutage der Anwendungsbereich derFIS4 -Wellenfrontsensorwurde ausgiebig erweitert. Im Bereich der biologischen Mikroskopie -Bildgebung können Forscher biologische Mikrostrukturen klarer beobachten. Bei der Verfolgung von Nanopartikeln kann es die Bewegungsbahn und andere wichtige Informationen von Nanopartikeln genau verfolgen. Bei Messwerken mit Metasurface bietet es genaue Messdaten und erleichtert eingehende Forschung. In verschiedenen Bereichen wie der thermodynamischen Charakterisierung zeigt es auch einen unverzichtbaren Wert.

Aus der Perspektive der strukturellen Merkmale dieFIS4 -Wellenfrontsensorverfügt über ein kompaktes und exquisites Design, sodass es leicht in vorhandene Mikroskopsysteme integriert und seine Anwendungsszenarien erheblich erweitert werden kann. Darüber hinaus besitzt es hervorragende Anti-Vibrationsfähigkeiten, um die Messgenauigkeit auch in harten externen Umgebungen zu gewährleisten. Dies garantiert, dass die Erkennungsergebnisse nicht von externen Eingriffen beeinflusst werden und Stabilität und Zuverlässigkeit bieten.

Es ist erwähnenswert, dass die Ein-Exposition-Bildgebungsfunktion derFIS4 -Wellenfrontsensorist sehr vorteilhaft, insbesondere für die Aufzeichnung schneller dynamischer Prozesse. Auf dem Gebiet der biomedizinischen Forschung hat es mit dieser Funktion erfolgreich markierungsfreie, hochauflösende Echtzeitbeobachtung verschiedener lebender Zellen wie COS-7, HT1080, RPE, CHO, HEK und Neuronen erreicht und ein starkes Beobachtungsinstrument für die biomedizinische Forschung liefert.

Darüber hinaus unterstützt dieser Sensor eine hohe kontrastreiche Phasenverzögerungsbildgebung, die die klare Visualisierung anisotropen Strukturen wie Kollagenfasern und Zytoskelette ermöglicht und eine klare Bildbasis für eingehende Forschungen zu verwandten biologischen Strukturen bietet. Darüber hinaus wurde sein Anwendungsbereich weiter auf Phasenbildgebung in den Banden mit Röntgen-, Mittelinfrarot- und Langinfrarotwellenlängen erweitert, was einen signifikanten Wert bei der Analyse von Metasurfaces und zweidimensionalen Materialien zeigt und den Forschungsfortschritt in diesen Frontier-Feldern effektiv fördert.
