Der BojiongFIS4 Ultrahohe-Auflösungswellenfrontsensor(refrigerierte Version) 400-900nmAufbauend auf der vorhandenen UHR-Serie integriert ein hocheffizientes Halbleiterkühlsystem, wodurch das thermische Rauschen des Sensors unter langfristigem Betrieb mit hohem Rahmen erheblich reduziert wird. Nutzung von 512 × 512 Ultrahochdichte-Phase-Detektionspunkten und präziser Temperaturkontrolle hält die Messstabilität besser als 1,5 nm RMS bei Umgebungstemperaturen von -10 ° C bis 45 ° C, was für anspruchsvolle Anwendungen wie die Erkennung von Laser-Erkennungen mit hoher Power-Laser-Laser-LaSer-Online-Überwachung besonders geeignet ist. Der FIS4 Ultra-High-Auflösungs-Wellenfrontsensor (Kühlversion) 400-900NMSupports 5 Frames/zweite Echtzeitausgabe aller Parameter und Funktionen für adaptive Analysefunktionen für Multi-Bande und bietet zuverlässige Support für hochdynamische und mit niedrigem Noise messende Messunterstützung und wissenschaftliche Forschungsforschungen für präzise optische Fertigung und Spitzenspeisung.

BojiongFIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nm Einführung

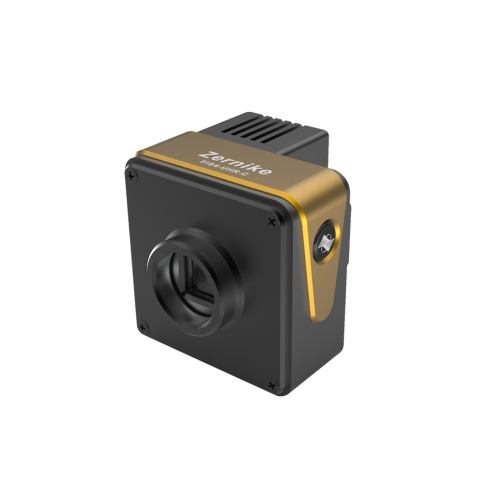

Der Bojiong FIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nmist das neue Flaggschiff optische Messinstrument unseres Unternehmens, das überlegene Leistung und zuverlässige Qualität bietet. Es hält sich an das strenge ISO 9001 -Qualitätsmanagementsystem und ist vom China National Institute of Metrology (NIM) für Rückverfolgbarkeit zertifiziert. Es wird mit einer einjährigen Garantie geliefert, um die Genauigkeit und Zuverlässigkeit von Messdaten zu gewährleisten. Dieser Sensor verwendet ein proprietäres Interferometrie-optisches System und Echtzeit-Wellenfront-Zersetzungssystem, wodurch herkömmliche Phasenschieber und Referenzspiegel beseitigt werden. Dieses System arbeitet stabil in Hochvibrationsumgebungen und ermöglicht 512 × 512 Ultra-Hoch-Auflösungs-Wellenfrontmessungen. Mit einer ultrahoch-hohen Messgenauigkeit von 2 nm RMS, einem weiten dynamischen Bereich von ≥ 160 μm und einem 5-Frame/zweiten Echtzeitausgang aller Parameter fängt der FIS4 Ultra-hohe Wellenfrontsensor (gekühlte Version) 400-900NMaccurtury-Wellenfront-Wellenfrüchte und hohe Auftragsänderungen und -Anrationen ein. DerFIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nmist weithin anwendbar auf Laserstrahlwellenfrontmessung, adaptive Optik, planare Oberflächenmessung, Kalibrierung des optischen Systems, optische Fensterinspektion, optische kugelförmige Oberflächenmessung, Oberflächenrauheitsprüfung und Oberflächenmikroprofile.

Bojiong FIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nmParameter (Spezifikation)

Bojiong FIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nm Funktion und Anwendung

Seit 2006 arbeitet das Team von Professor Yang Yongying an der Zhejiang University seit 17 Jahren an Interferometrie-Design und Echtzeit-Rekonstruktionalgorithmen in Echtzeit. Das Team hat erfolgreich den Wavefront-Sensor der Wide Spectrum FIS4-Serie auf den Markt gebracht und einen großen Durchbruch im hochpräzisen optischen Erfassungsfeld meines Landes erzielt.

DasUltra- Hochauflösender Wellenfrontsensor (gekühlte Version) Verwendet eine innovative Architektur mit Einzeloptik-Pfaden, wodurch ein optischer Referenzpfad oder ein Phasenschieber erforderlich ist und ein wirklich Plug-and-Play-Erlebnis ermöglicht. Seine außergewöhnliche Leistung wird in mehreren Dimensionen nachgewiesen: stabiler Betrieb ohne Vibrationsisolationsplattform, wodurch hochpräzise Wellenfrontdaten in Echtzeit erfasst werden; Hohe Empfindlichkeit von 2 nm RMS und eine Auflösung von 512 × 512 (262,144 Phasenpunkte) ermöglichen eine klare Visualisierung der mikroskopischen Details im zu testenden Objekt; Und in einem kompakten, faustgroßen Paket hat es eine breite spektrale Reaktion von 400-900 nm und liefert mit 5 Bildern pro Sekunde eine 3D-Wellenfront-Anzeige mit voller Auflösung. Die FIS4 -Serie ist für die anspruchsvolle wissenschaftliche Forschung und präzise industrielle Inspektionsszenarien konzipiert. Es kann mehrere High-End-Felder wie Laserstrahlqualitätsanalyse, Debugging des adaptiven optiven Optiksystems, Ebene der optischen optischen Komponenten, optische Systemausrichtung und Kalibrierung, optische Fensterinspektion und Oberflächenrauheit und die charakterisierende Kernmesswerkzeuge für moderne optische Messung und ein ideales Kernmesswerkzeug für moderne optische Messung, genau dienen, genau.

BojiongFIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nm Anwendung

BojiongFIS4 Ultra-High-Auflösungswellenfrontsensor (Kühlversion) 400-900 nm Details

DerFIS4 Ultrahohe-AuflösungswellenfroNT-Sensor (Kühlversion) 400-900 nmbasiert auf einer einzigartigen patentierten zufälligen, codierten vierwellenbeugenden Beugungs-Technologie, die in einem einzelnen optischen Pfad eine Selbstinterferenz von Wellenfront erreichen kann, und der Interferenzeffekt wird direkt auf der Rückend-Bildebene gebildet. Dieses System reduziert die Abhängigkeit von der Kohärenz der Lichtquelle signifikant und kann die Interferenzmessung der hochpräzierenden Interferenz in Verbindung mit einer herkömmlichen Bildgebungseinheit abschließen, ohne dass ein Phasenschieber erforderlich ist. DerFIS4 -Wellenfrontsensorhat eine hervorragende Schwingungsbeständigkeit und operative Stabilität und kann auch ohne eine Vibrationsisolierungsvorrichtung eine Wellenfrontmessung auf Nanometerebene erreichen. Im Vergleich zu herkömmlichen Hartmann-Sensoren vom Array-Array-Array kann der FIS4-Wellenfrontsensor eine dichtere Phasenpunktabtastung, einen breiteren Spektralanpassungsbereich und eine höhere Obergrenze für dynamische Messungen liefern und gleichzeitig eine wettbewerbsfähigere Kosteneffizienz bei der Aufrechterhaltung einer idealen Lösung für anspruchsvolle Szenarien für optische Messungen machen.

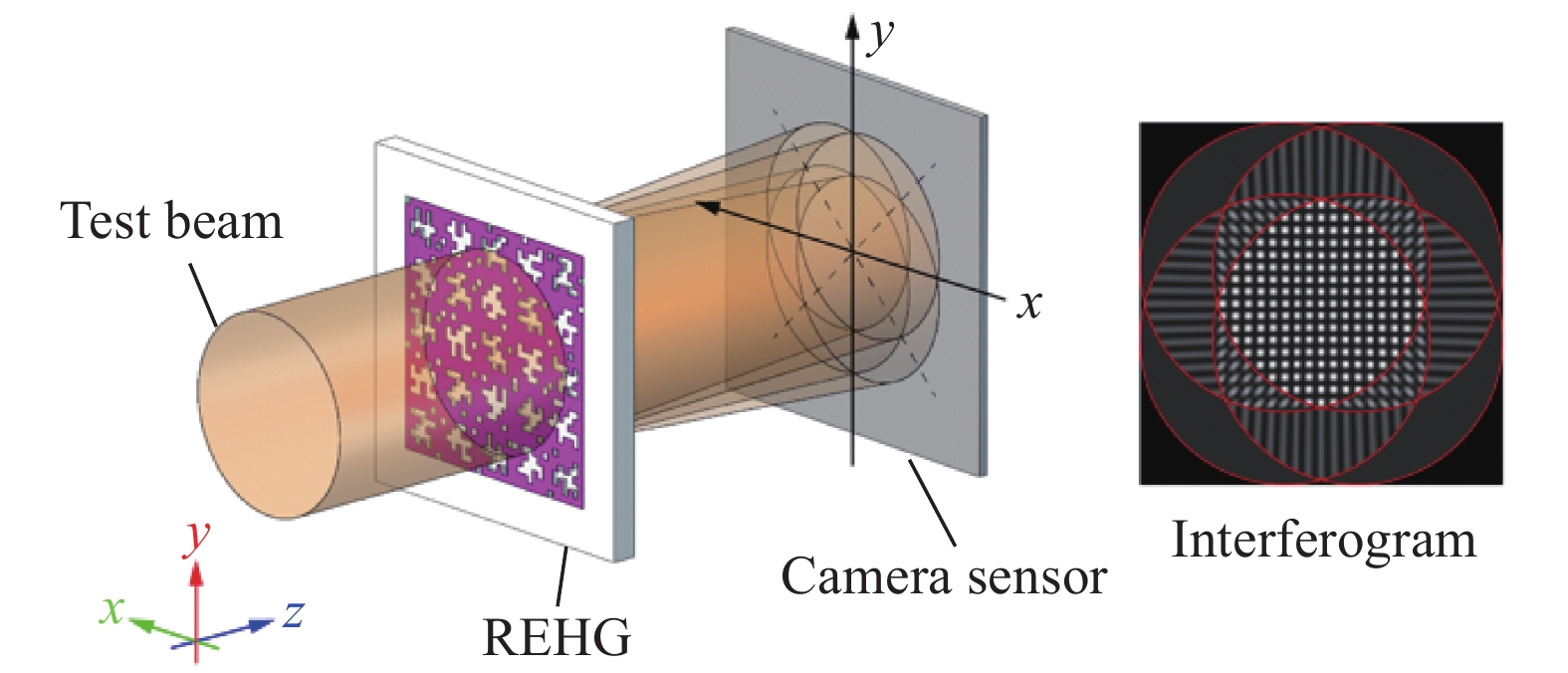

Abb.1.Phase Bildgebungsprinzip basierend auf einer lateralen Scher-Interferenz mit vier Wellen unter Verwendung von zufällig codiertem Hybrid-Gitter (REHG)

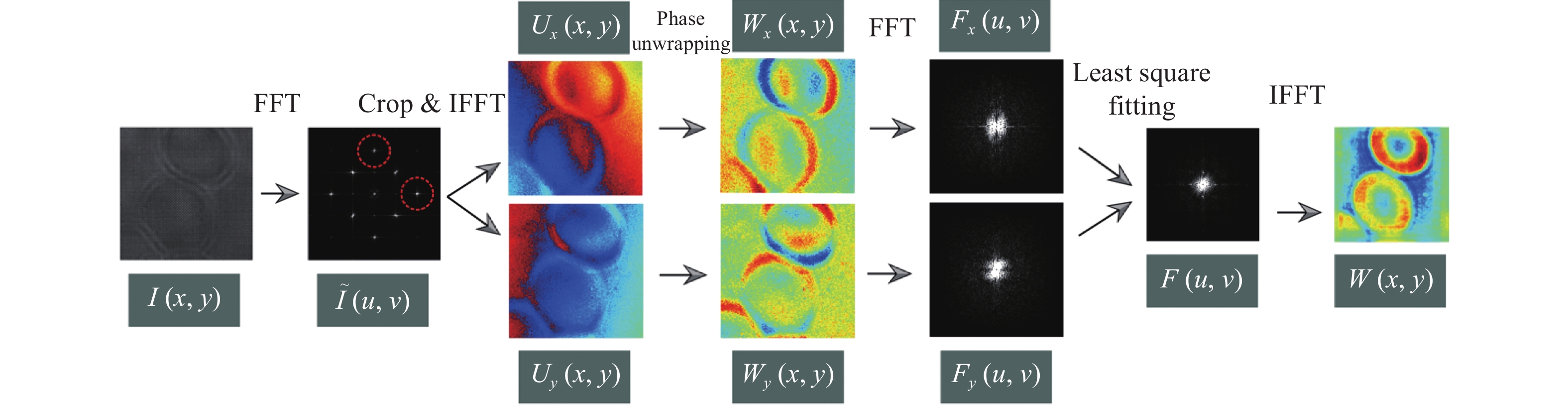

Abb.2.Te-Square-Wellenfront-Rekonstruktion aus Vierwellen-Lateral-Scher-Interferographen

DerFIS4 -WellenfrontsensorMit seinem hoch integrierten Design ist außergewöhnliche Umweltanpassungsfähigkeit, überlegene zeitliche Auflösung und breite Systemkompatibilität zu einer bahnbrechenden Innovation in der optischen Metrologie geworden. Dieses Produkt zeigt nicht nur ein großes Potenzial in der wissenschaftlichen Forschung, sondern hat auch eine hohe Anerkennung in industriellen Anwendungen erhalten. Ursprünglich zur Präzisionsprüfung in traditionellen optischen Workshops verwendet, dieFIS4 -Wellenfrontsensorhat erfolgreich spezialisierte Felder wie optische Komponenten -Oberflächentests, Laserstrahlqualitätsanalyse und adaptive Optiksystemkalibrierung bedient. Die Anwendung wurde nun auf hochmoderne Forschungsbereiche wie die biomedizinische Bildgebung, die Verfolgung von Nanopartikeln, die Strukturcharakterisierung von Metasurface und die Überwachung der Temperaturfelder erweitert, wodurch die starken interdisziplinären Fähigkeiten demonstriert werden.

Dank seines kompakten mechanischen Designs dieFIS4 -Wellenfrontsensorkann leicht in verschiedene Mikroskopie -Bildgebungssysteme und komplexe optische Plattformen integriert werden. Die innovative Architektur, die auf dem Prinzip der Common-Path-Interferometrie basiert, ermöglicht es dem Gerät, die Messgenauigkeit auf Nanometerebene selbst in Hochvibrationsumgebungen aufrechtzuerhalten, um einen stabilen Betrieb sicherzustellen, ohne dass zusätzliche Schwingungs-Isolationsgeräte erforderlich sind. Der Sensor verfügt außerdem über eine Einzelausgleichswellenfront-Rekonstruktion, die eine genaue Erfassung von dynamischen Hochgeschwindigkeitsprozessen wie Flüssigkeitsbewegung, Partikeltransienten und Laserübertragung ermöglicht und eine präzise quantitative Analyse bereitstellt.

In der biomedizinischen Forschung hat das FIS4-System erfolgreich markierungsfreie, langfristige, dreidimensionale quantitative Phasenbildgebung einer Vielzahl lebender Zellen (einschließlich COS-7, HT1080, RPE, CHO, HEK und primärer Neuronen) erreicht, wodurch die Phototoxizität signifikant reduziert und eine neue technische Annäherung für die Untersuchung der Zelldynamik bereitgestellt wird. Die Phase-Delay-Bildgebungsfähigkeit des Systems ermöglicht auch eine hochkontrastische Bildgebung von doppelbrechenden Strukturen wie Kollagenfasern und das Zytoskelett, wodurch die Forschung in der Gewebemechanik und -pathologie erheblich fördert.

Insbesondere dasFIS4 -WellenfrontsensorDie technische Architektur zeigt eine signifikante Skalierbarkeit von Kreuzband. Die Designprinzipien wurden erfolgreich auf die Entwicklung von Phasenbildgebungssystemen in den Bändern Röntgen-, Mittelwellen-Infrarot- (MWIR) und Long-Wave Infrared (LWIR) angewendet, die innovative Messlösungen für Materialwissenschaft, thermisches Management und nationale Verteidigungssicherheit bieten. In den letzten Jahren hat der Sensor auch eine weit verbreitete Anwendung in aufstrebenden Bereichen wie Manipulationsbewertung und Charakterisierung der optischen Eigenschaften von zweidimensionalen Materialien gefunden, die seinen signifikanten Wert und seine breite Anwendbarkeit als grundlegendes Forschungsinstrument demonstrieren.
