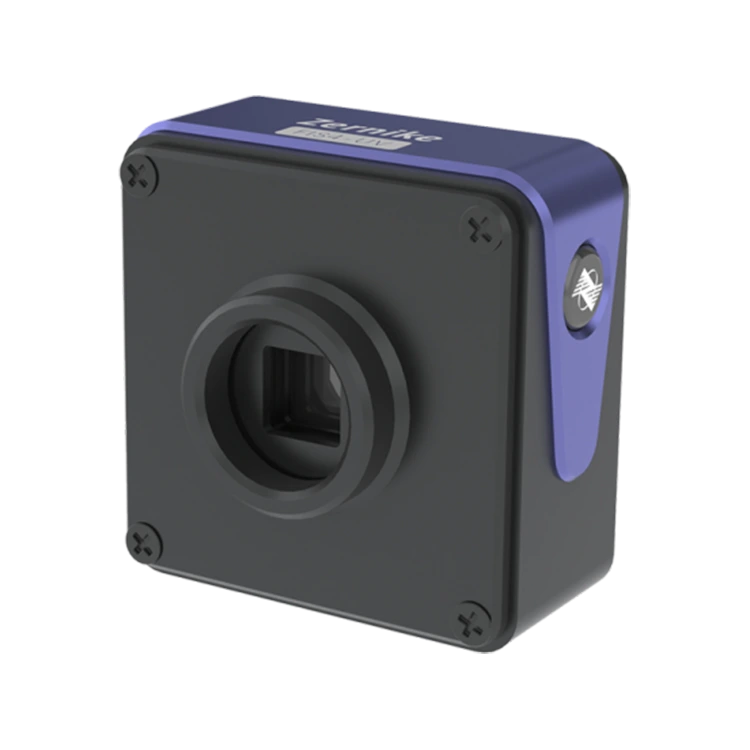

Hochauflösender interferometrischer Vierwellensensor
  • Hochauflösender interferometrischer VierwellensensorHochauflösender interferometrischer Vierwellensensor

Hochauflösender interferometrischer Vierwellensensor

Als langfristiger Schwerpunkt auf der hochauflösenden Vierwellen-Interferometrie-Sensortechnologie BOJIONG Optoelectronics werden unsere Produkte und Dienstleistungen in verschiedenen Bereichen wie der optischen Fertigung, der Luft- und Raumfahrt, der Biomedizin und der Energieforschung umfassend eingesetzt. Durch die Bereitstellung präziser optischer Leistungsmessungen und -analysen unterstützen wir unsere Kunden bei der Verbesserung der Produktqualität und Produktionseffizienz. In den letzten Jahren haben wir unseren Produktionsumfang kontinuierlich erweitert, unsere technischen Fähigkeiten gestärkt und einen umfassenden Unternehmensbetriebsmechanismus etabliert. Wir laden Kunden aus dem In- und Ausland herzlich ein, mit uns zusammenzuarbeiten, um gemeinsam Spitzenleistungen zu erzielen.

Der hochauflösende interferometrische Vierwellensensor ist ein hocheffizientes interferometrisches Messwerkzeug, das speziell auf industrielle Anwendungen, wissenschaftliche Forschung und den nationalen Verteidigungssektor zugeschnitten ist.

Mit seiner herausragenden Leistung bietet dieser Sensor eine hohe Auflösung von 300×300 (90.000) Phasenpunkten und einen breiten spektralen Reaktionsbereich von 400–1100 nm und gewährleistet so Präzision und Zuverlässigkeit in verschiedenen optischen Messszenarien.

Zu seinen einzigartigen technischen Merkmalen gehört die Verwendung der patentierten zufallscodierten Vierwellen-Beugungstechnologie, die es dem Sensor ermöglicht, eine Selbstinterferenz in einer einzelnen gemessenen Wellenfront zu erreichen und Interferenzen an der Position der hinteren Bildebene zu erzeugen, ohne dass eine komplexe Phasenverschiebung erforderlich ist Techniken.

Darüber hinaus ist der Sensor von BOJIONG in der Lage, 3D-Ergebnisse in voller Auflösung mit 10 Bildern pro Sekunde in Echtzeit anzuzeigen und eignet sich für die Laserstrahl-Wellenfronterkennung, adaptive optische Systeme, die Kalibrierung optischer Systeme, die Inspektion optischer Fenster sowie Messungen der optischen Ebene und Kugelformen, einschließlich Oberflächenrauheit und Mikroprofilerkennung.

Mit seiner einfachen Bedienung, extrem hohen Vibrationsfestigkeit und Stabilität bietet dieser Sensor von BOJIONG eine ideale Lösung zur Messung von Wellenfronten, die Präzisionsmessungen im Nanometerbereich ohne die Notwendigkeit einer Vibrationsisolierung ermöglicht und so die Messeffizienz und -genauigkeit erheblich verbessert.



Spezifikation für hochauflösende Vierwellen-Interferometersensoren



Wellenlängenbereich

400 nm ~ 1100 nm

Zielgröße

7,07 mm × 7,07 mm

Räumliche Auflösung

23,6μm

Bildpixel

2048×2048

Auflösung der Phasenausgabe

300×300 (90000 Pixel)

Phasenauflösung

<2nmRMS

Absolute Genauigkeit

10 nmRMS

Dynamikbereich

110 μm (150 lm)

Abtastrate

24fps

Verarbeitungsgeschwindigkeit in Echtzeit

10 Hz (bei voller Auflösung)

Oberflächentyp

HACKEN

Abmessungen

56,5 mm × 43 mm × 41,5 mm

Gewicht

ca. 120g



Merkmal des BOJIONGHochauflösenden Vierwellen-Interferometriesensors






◆Erzielen Sie einen einfachen und schnellen Aufbau des Interferenzlichtpfads

◆Unterstützt kollimierte Strahlen und große NA-konvergierte Strahlen

◆Hohe Auflösung von 300×300 (90000) Phasenpunkten

◆Einkanalige Lichtselbstinterferenz, kein Referenzspiegel erforderlich

◆Breites Spektrum im 400-nm-1100-nm-Band

◆2 nm RMS hohe Phasenauflösung

◆Ultrahohe Vibrationsfestigkeit, keine optische Vibrationsisolierung erforderlich



 Anwendung eines hochauflösenden Vierwellen-Interferometriesensors



Dieser hochauflösende Vierwellen-Interferometriesensor von BOJIONG wird zur Laserstrahl-Wellenfronterkennung, adaptiven Optik, Oberflächenformmessung, optischen Systemkalibrierung, optischen Fenstererkennung, optischen Ebene, sphärischen Oberflächenformmessung und Oberflächenrauheitserkennung verwendet





Laserstrahl-Wellenfronterkennung



Optische Messung der planaren Oberflächenform



Optische Messung der sphärischen Oberflächenform



Aberrationsmessung optischer Systeme



Optische Fensterteilerkennung



Messung der Gitterverteilung im Material



Adaptive Optik – Wellenfronterkennungsreaktion im Zernike-Modus







Details zum hochauflösenden Vierwellen-Interferometriesensor



Der hochauflösende Vierwellen-Interferometersensor von BOJIONG wurde von einem Team von Professoren der Zhejiang-Universität und der Nanyang Technological University in Singapur mit inländischer patentierter Technologie entwickelt und kombiniert Beugung und Interferenz, um eine gemeinsame Vierwellen-Transversalscherinterferenz mit überlegener Erkennungsempfindlichkeit zu erzielen Antivibrationsleistung und kann Echtzeit- und Hochgeschwindigkeits-Dynamikinterferometrie ohne Vibrationsisolierung realisieren. Die Echtzeitmessung zeigt eine Bildrate von mehr als 10 Bildern.

Gleichzeitig verfügt der FIS4-Sensor über eine ultrahohe Phasenauflösung von 512 x 512 (260.000 Phasenpunkte), das Messband deckt 200 nm bis 15 μm ab, die Messempfindlichkeit erreicht 2 nm und die Messwiederholgenauigkeit ist besser als 1/1000 λ ( RMS). Es kann zur Analyse der Laserstrahlqualität, zur Erkennung von Plasmaströmungsfeldern, zur Echtzeitmessung der Verteilung von Hochgeschwindigkeitsströmungsfeldern, zur Bewertung der Bildqualität optischer Systeme, zur mikroskopischen Profilmessung und zur quantitativen Phasenbildgebung biologischer Zellen verwendet werden.



FIS4 Technische Parameter jeder Produktserie



Produkt

FIS4-UV

FIS4-HR

FIS4-UHR

FIS4-HS

FIS4-Zelle

FIS4-NIR

Wellenlängenbereich

200–450 nm

400–1100 nm

400–1100 nm

400–1100 nm

400–1100 nm

900–1200 nm

Zielgröße mm²

13,3×13,3

7,07×7,07

13,3×13,3

10,24×10,24

7,07×7,07

13,3×13,3

Räumliche Auflösung

26μm

23,6μm

26μm

24,4 μm

23,6μm

26μm

Bildpixel

-

2048×2048

-

-

2048×2048

-

Auflösung der Phasenausgabe

512×512

(262144 Pixel)

300×300 (90000 Pixel)

512×512 (262144 Pixel)

420×420 (176400 Pixel)

300×300 (90000 Pixel)

512×512 (262144 Pixel)

Phasenauflösung

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Absolute Genauigkeit

10 nmRMS

10 nmRMS

15 nmRMS

10 nmRMS

10 nmRMS

15 nmRMS

Dynamikbereich

90μm

(256 Min.)

110 μm

(150 Min.)

162μm

(256 Min.)

132μm

(210 Min.)

110 μm

(150 Min.)

270μm

(256 Min.)

Abtastrate

32fps

24fps

45fps

107fps

24fps

45fps

Verarbeitungsgeschwindigkeit in Echtzeit

10Hz

(Komplettlösung)

10Hz

(Komplettlösung)

10Hz

(Komplettlösung)

10Hz

(Volle Auflösung) Unterstützt verzögerte Stapelverarbeitung

10Hz

(Komplettlösung)

10Hz

(Komplettlösung)

Oberflächentyp

USB3.0

HACKEN

USB3.0

HACKEN

HACKEN

USB3.0

Externe Schnittstelle

-

-

-

-

C-Anschluss

-

Größe mm²

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

Gewicht

ca. 240g

ca. 120g

ca. 240g

ca. 120g

ca. 120g

ca. 240g
